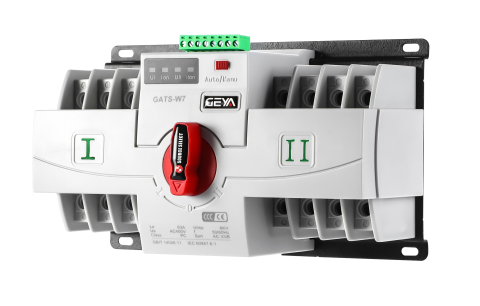

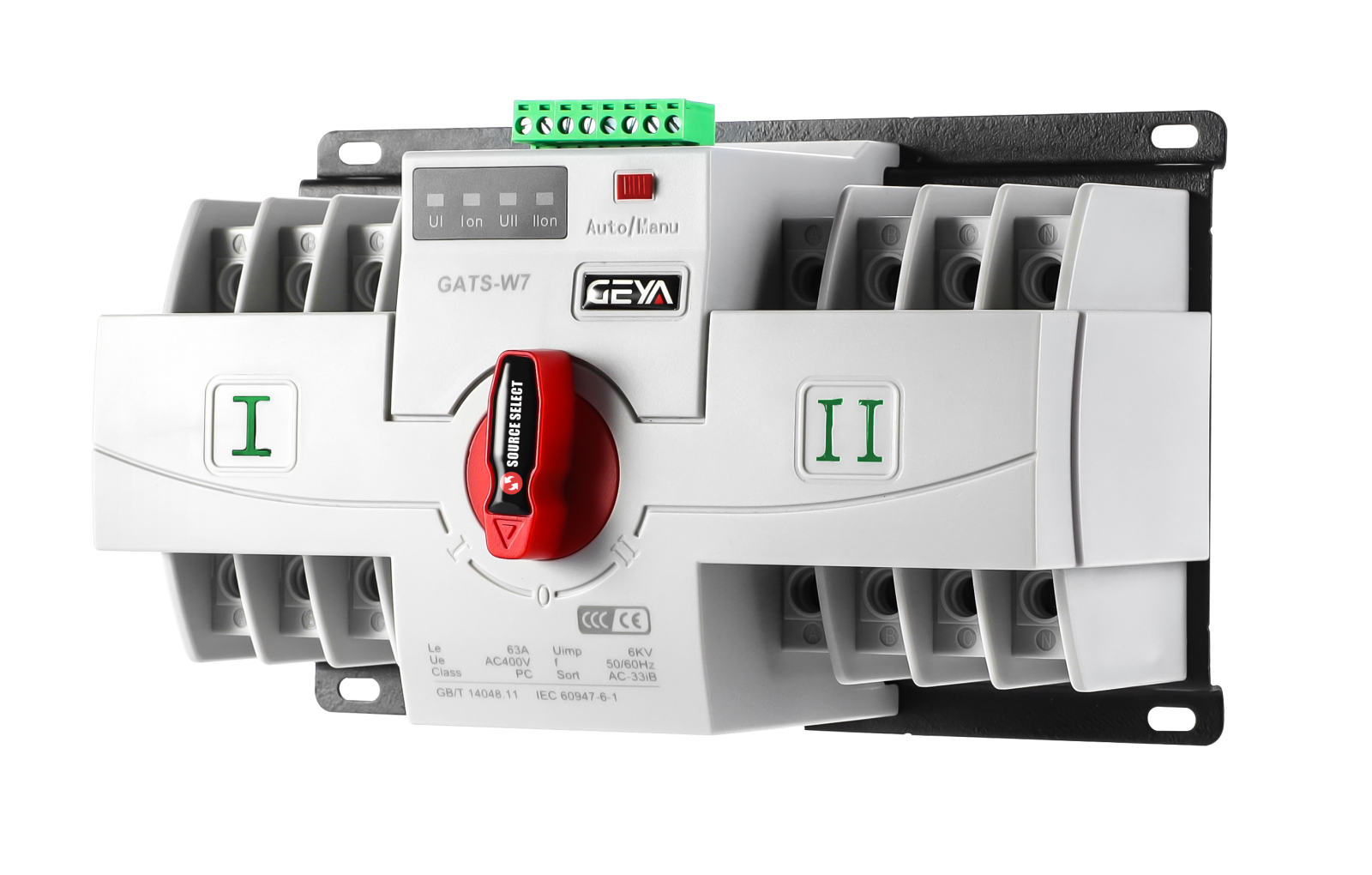

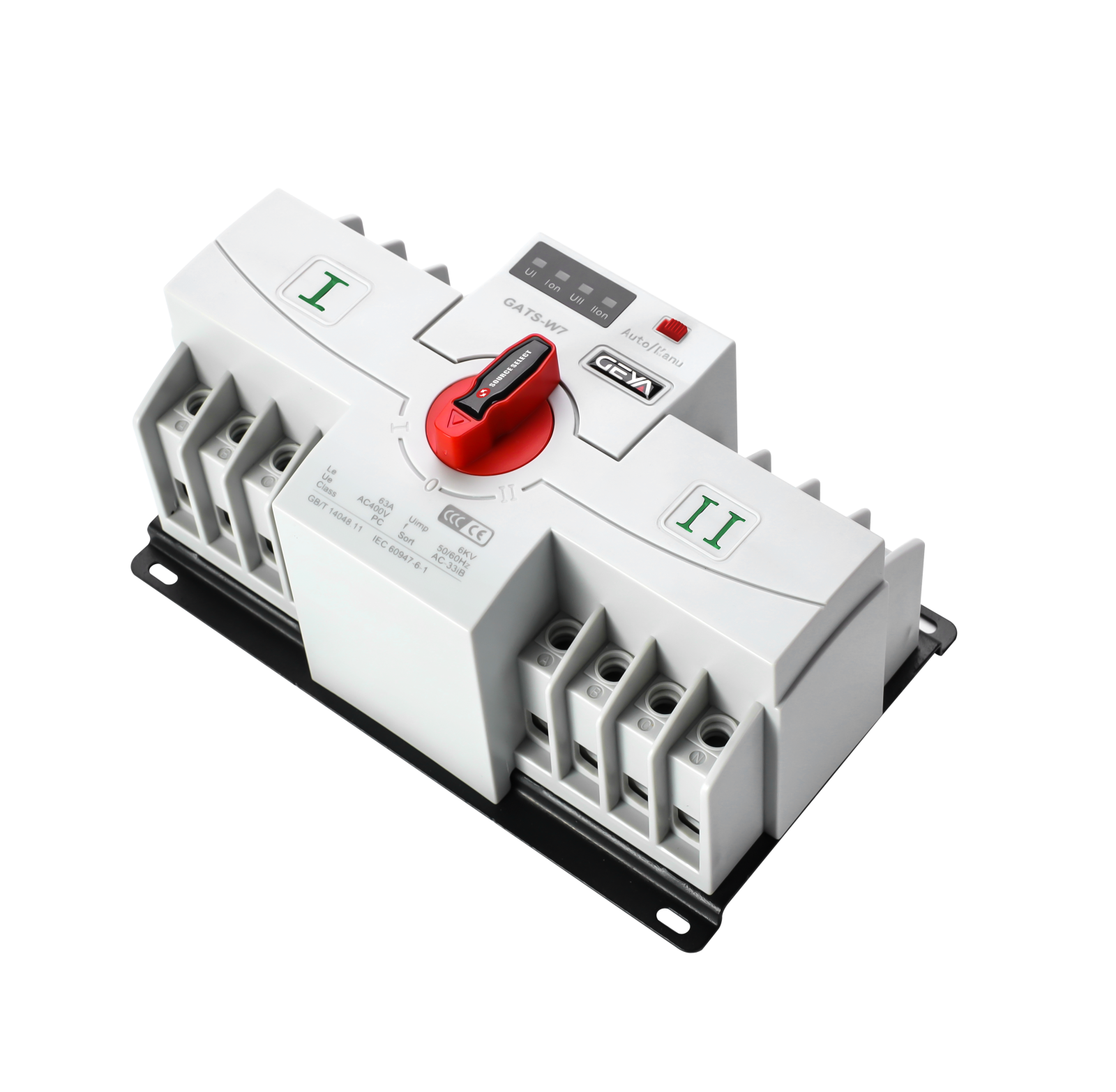

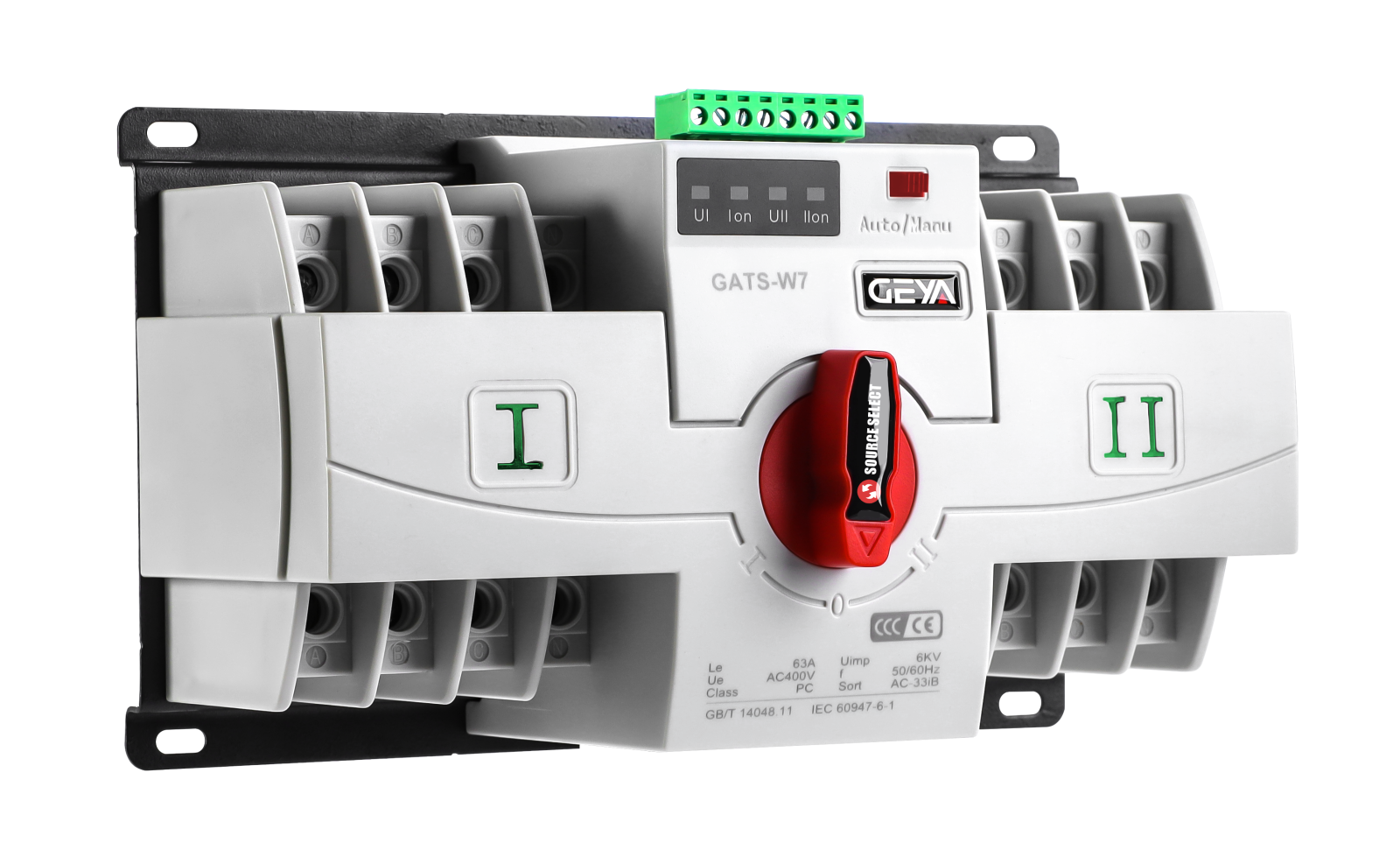

GEYA GATS-W7 - ATS 4P 63A AC 400V, comutator automat de transfer retea-generator

GEYA GATS-W7 4P 63A - comutator automat de transfer (ATS), AC 400 V

GEYA GATS-W7 este un comutator automat de transfer (ATS) pentru doua surse de alimentare (sursa principala + sursa de rezerva), destinat instalatiilor trifazate 400 V, cu 4 poli (3P+N) si curent nominal 63 A. Rolul lui este simplu: cand cade sursa principala, decupleaza automat si muta alimentarea pe sursa de rezerva, iar cand revine tensiunea normala, revine pe sursa principala (in functie de setarea/functionalitatea instalatiei).

Ce problema rezolva

• Elimina "pana de curent" in aplicatii critice: trecerea automata intre retea si generator / retea si UPS / doua linii.
• Reduce interventiile manuale: comutare automata sau comutare manuala din selectorul frontal.
• Asigura comutare sigura: interblocare mecanica + electrica (nu permite cuplarea simultana a ambelor surse).

Cum functioneaza (pe intelesul electricianului)

Dispozitivul are doua cai de alimentare: "Sursa I" (principala) si "Sursa II" (rezerva), iar iesirea merge catre consumator (LOAD). In modul Automat, cand Sursa I este in parametri, alimenteaza consumatorul din Sursa I. Daca Sursa I cade, ATS-ul deschide Sursa I si inchide Sursa II, alimentand din rezerva. In modul Manual, poti forta pozitia pe I / II sau poti decupla ambele pentru mentenanta.

Avantaje tehnice

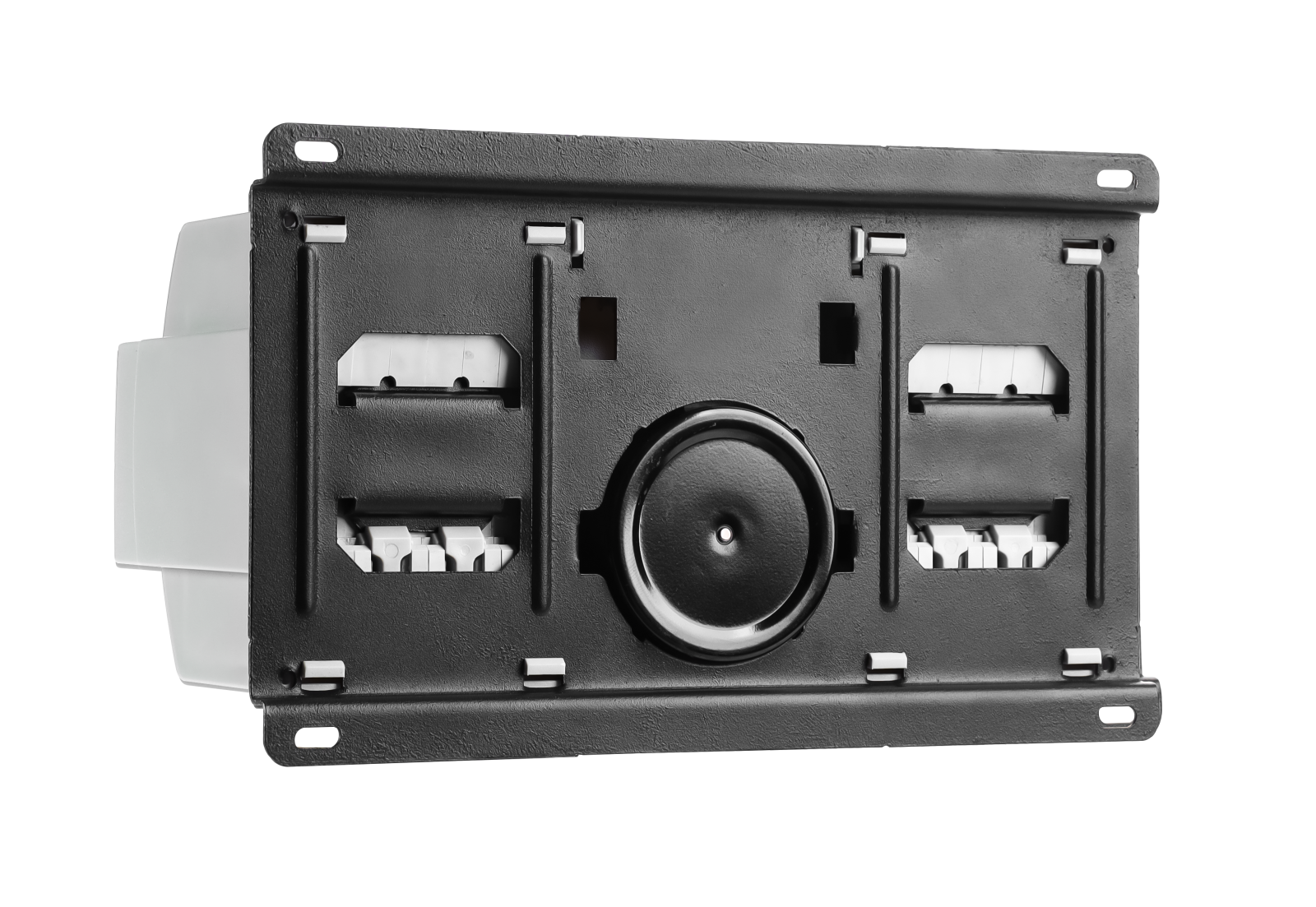

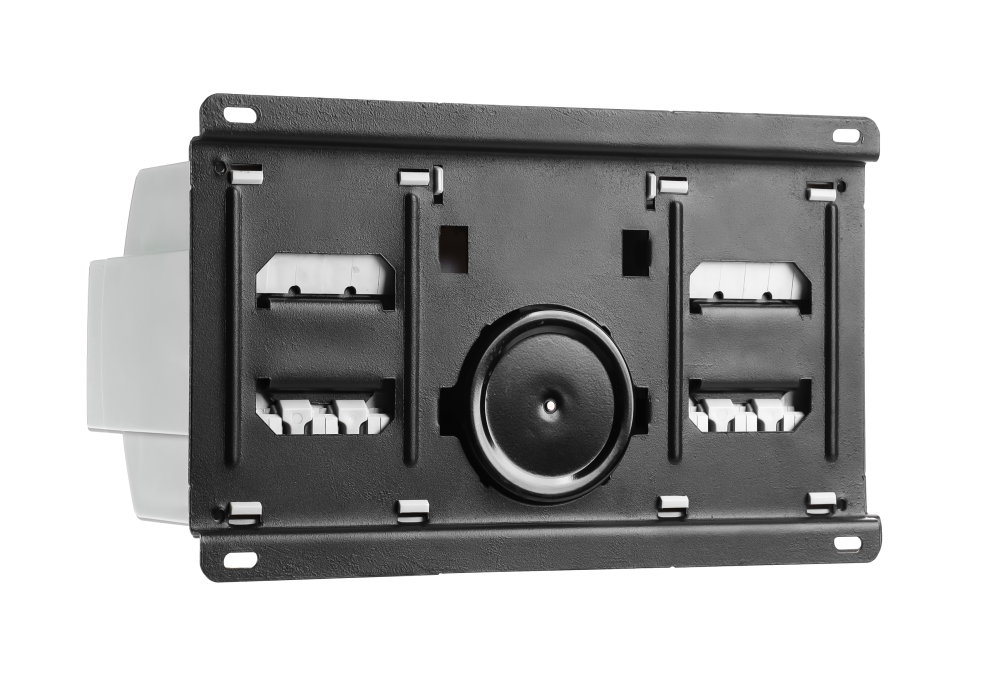

• Format mini pe sina DIN: dimensiuni compacte, montaj rapid in tablou.
• Actionare cu motor: comutare lina, cu impact redus si zgomot mic.
• Interblocare mecanica + electrica: comutare sigura intre surse.
• Comutare manuala disponibila indiferent daca una din surse are tensiune (selector Manual/Automat + maneta).
• Protectie la supracurent pastrata (corpul ATS foloseste intreruptoare modulare ca element de comutare si protectie).

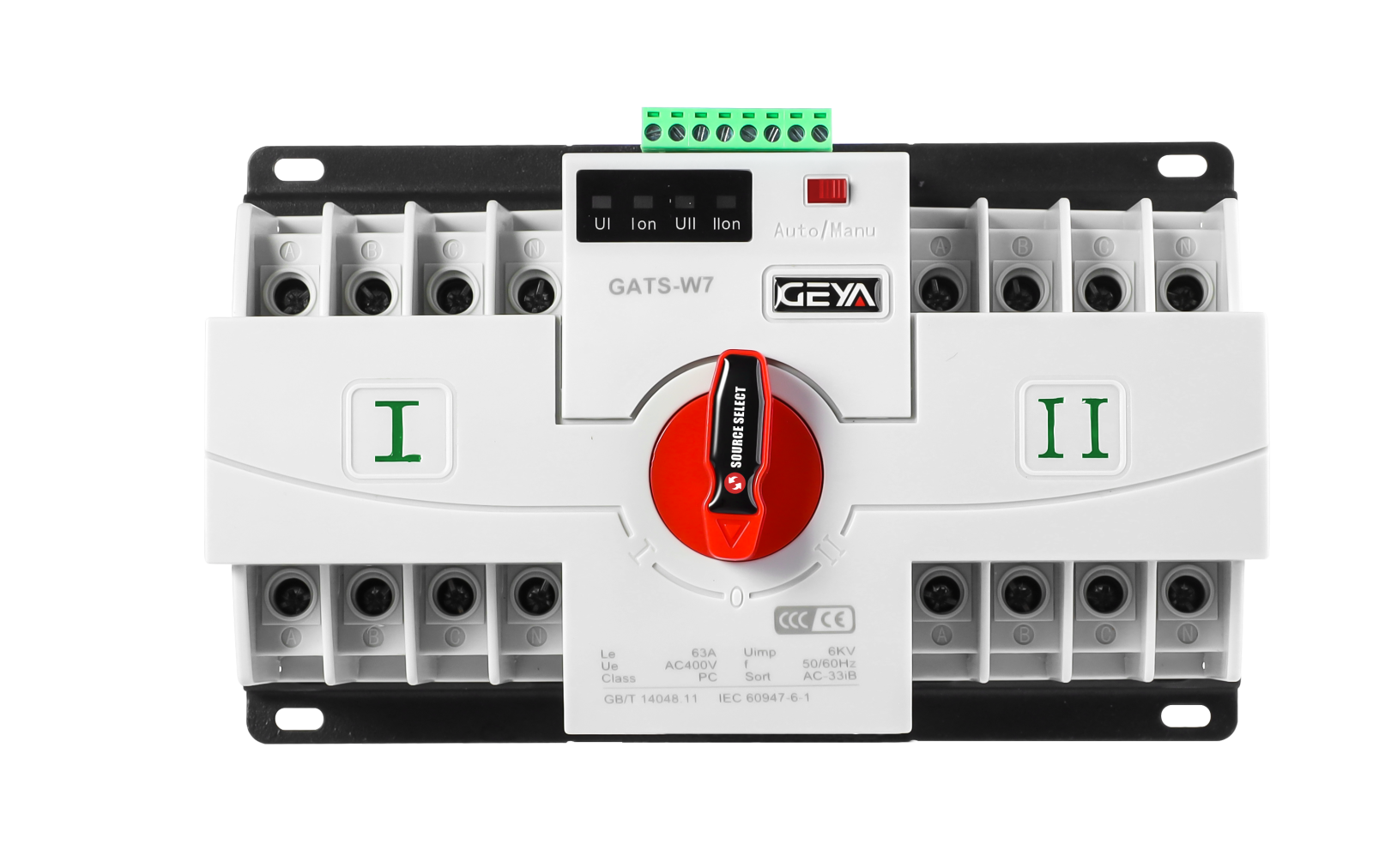

• Indicatoare de stare pe panou: prezenta surse si pozitie inchis/deschis.
• Borne auxiliare pentru semnalizari si comanda (ex.: contact pasiv pentru pornire/oprire generator, in functie de schema ta).

Aplicatii recomandate

• Locuinte / vile cu generator sau UPS trifazat: mentii alimentarea la consumatori esentiali.
• Cladiri si spatii comerciale: iluminat de siguranta, echipamente critice, sisteme de acces.
• Pompe si motoare: pompe de apa, hidrofoare, aplicatii unde caderea tensiunii nu este acceptabila.
• Aplicatii de siguranta (in functie de proiect): ventilare evacuare fum, lifturi, pompe incendiu – conform proiectarii si normativelor locale.

Date tehnice esentiale (varianta 4P, 400 V)

Borne auxiliare (pentru semnalizare / comenzi)

Seria GATS-W7 include borne dedicate pentru semnalizari de stare (sursa principala / sursa rezerva / pozitie inchis) si poate avea contact pasiv pentru comanda de pornire/oprire generator (in functie de schema de automatizare). Bornele auxiliare sunt pentru curenti mici (conform manualului).

Informatii de siguranta

• Montaj, punere in functiune si mentenanta: doar personal calificat.
• Inainte de interventii: deconecteaza ambele surse si verifica lipsa tensiunii cu voltmetru.
• Asigura impamantarea corecta a tabloului conform proiectului.
• Manipularea incorecta poate duce la electrocutare, incendiu sau explozie.
• Daca apar defecte sau comutari anormale: opreste alimentarile si verifica schema / conexiunile.
