Diferenta dintre MCB si MCCB – functionare, aplicatii si alegerea corecta
MCB (Miniature Circuit Breaker) si MCCB (Molded Case Circuit Breaker) sunt dispozitive de protectie utilizate in instalatiile electrice de joasa tensiune, avand rolul de a intrerupe alimentarea in caz de supracurent sau scurtcircuit.
Desi principiul de baza este similar, cele doua tipuri de intreruptoare sunt proiectate pentru domenii complet diferite, atat din punct de vedere al capacitatii de curent, cat si al posibilitatilor de reglaj si al aplicatiilor.
1. Principiul de functionare
Atat MCB, cat si MCCB utilizeaza doua mecanisme principale de protectie:
- Protectie termica – pentru suprasarcina (bimetal)
- Protectie magnetica – pentru scurtcircuit (electromagnet)
Diferenta majora consta in modul de reglaj si in capacitatea de intrerupere a curentului.

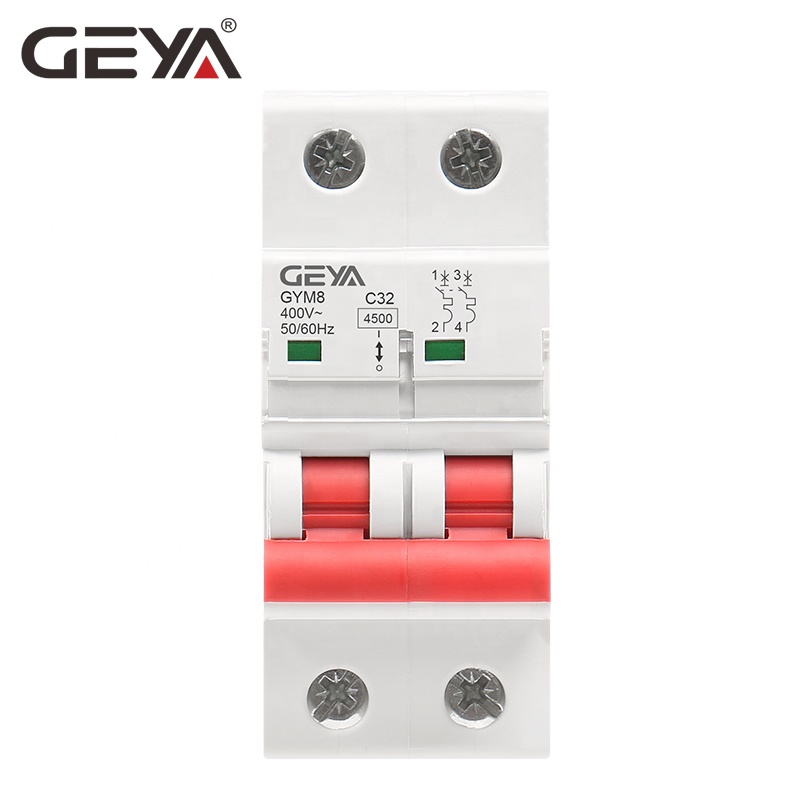

2. Ce este un MCB
MCB este un intreruptor automat compact, utilizat pentru protectia circuitelor de joasa tensiune in instalatii rezidentiale si comerciale usoare.
- Curent nominal: 6A – 63A (max ~125A)
- Curbe de declansare: B, C, D
- Protectie fixa (nereglabila)
- Montaj pe sina DIN
- Capacitate de rupere: tipic 4.5kA – 10kA

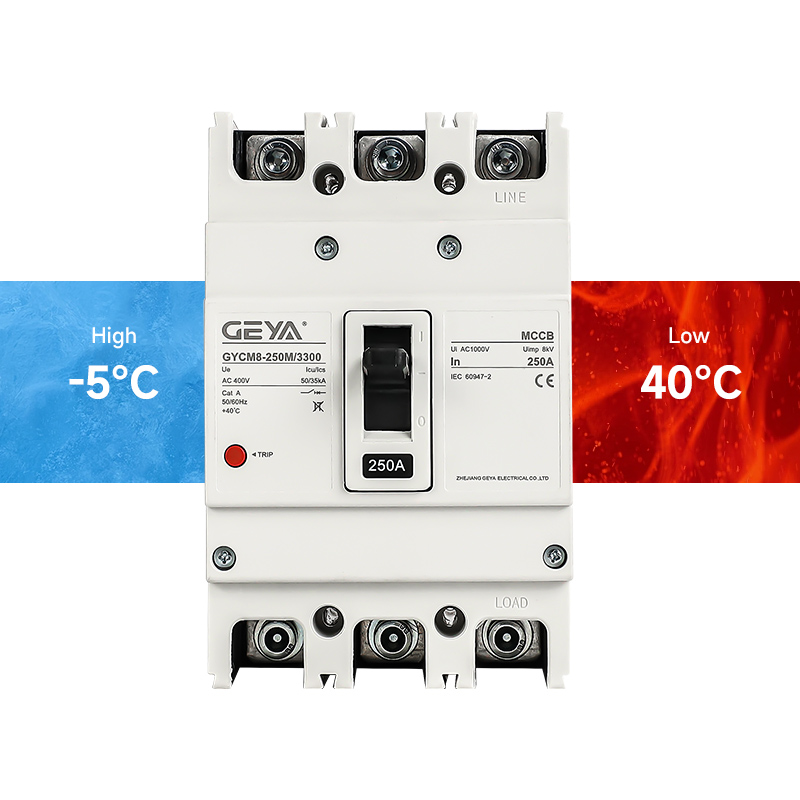

3. Ce este un MCCB
MCCB este un intreruptor de putere utilizat in instalatii industriale sau in tablouri generale, unde curentii si nivelul de energie sunt mult mai mari.
- Curent nominal: 63A – 1600A+
- Protectii reglabile (termica si magnetica)
- Capacitate de rupere: 25kA – 100kA+
- Constructie robusta
- Montaj in panou electric
4. Diferente tehnice esentiale
| Caracteristica | MCB | MCCB |
|---|---|---|
| Curent | 6 – 63A | 63 – 1600A+ |
| Reglaj | Fix | Reglabil |
| Capacitate rupere | Redusa | Ridicata |
| Aplicatie | Rezidential | Industrial |
5. Simulare comportament (MCB vs MCCB)
Curent: 10A
MCB: OK
MCCB: OK
6. Tipuri de conectare si conductori
Cupru vs Aluminiu
Conductoarele din cupru si aluminiu au proprietati diferite:
- Cupru – conductivitate mai mare, rezistenta mecanica buna
- Aluminiu – mai usor, mai ieftin, dar oxidare rapida
De ce NU combini direct Cu si Al
- Se formeaza oxid de aluminiu → rezistenta de contact creste
- Apare incalzire locala
- Risc de slabire mecanica si arc electric
Daca trebuie sa le combini
- Se folosesc borne speciale Cu-Al
- Se utilizeaza pasta antioxidanta
- Se recomanda papuci bimetalici
7. Aplicatii corecte
MCB
- Prize si iluminat
- Electrocasnice
- Tablouri rezidentiale
MCCB
- Tablou general
- Motoare electrice
- Instalatii industriale
8. Greseala frecventa
9. Concluzie
Alegerea intre MCB si MCCB se face in functie de curentul necesar, aplicatie si nivelul de protectie dorit. Utilizarea incorecta poate duce la protectie insuficienta sau la costuri inutile.
Curba de declansare (logaritmica) – MCB vs MCCB
MCB: functionare normala
MCCB: functionare normala
